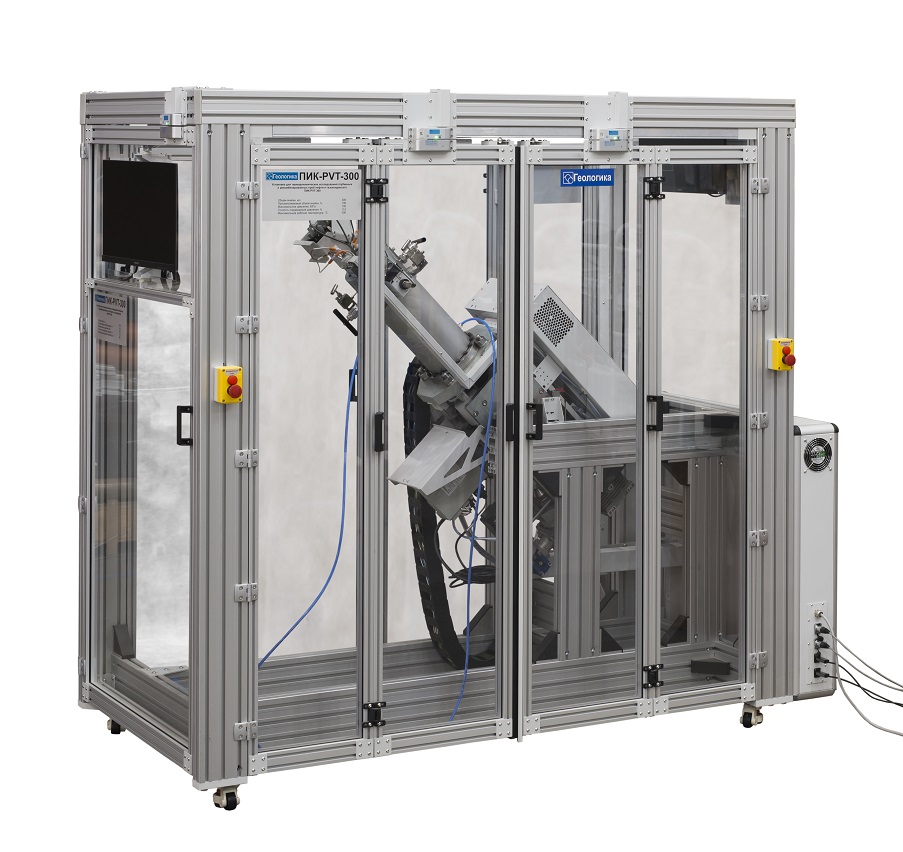

Установка для исследований проб нефти и газа full visibility «ПИК-PVT-300/500»

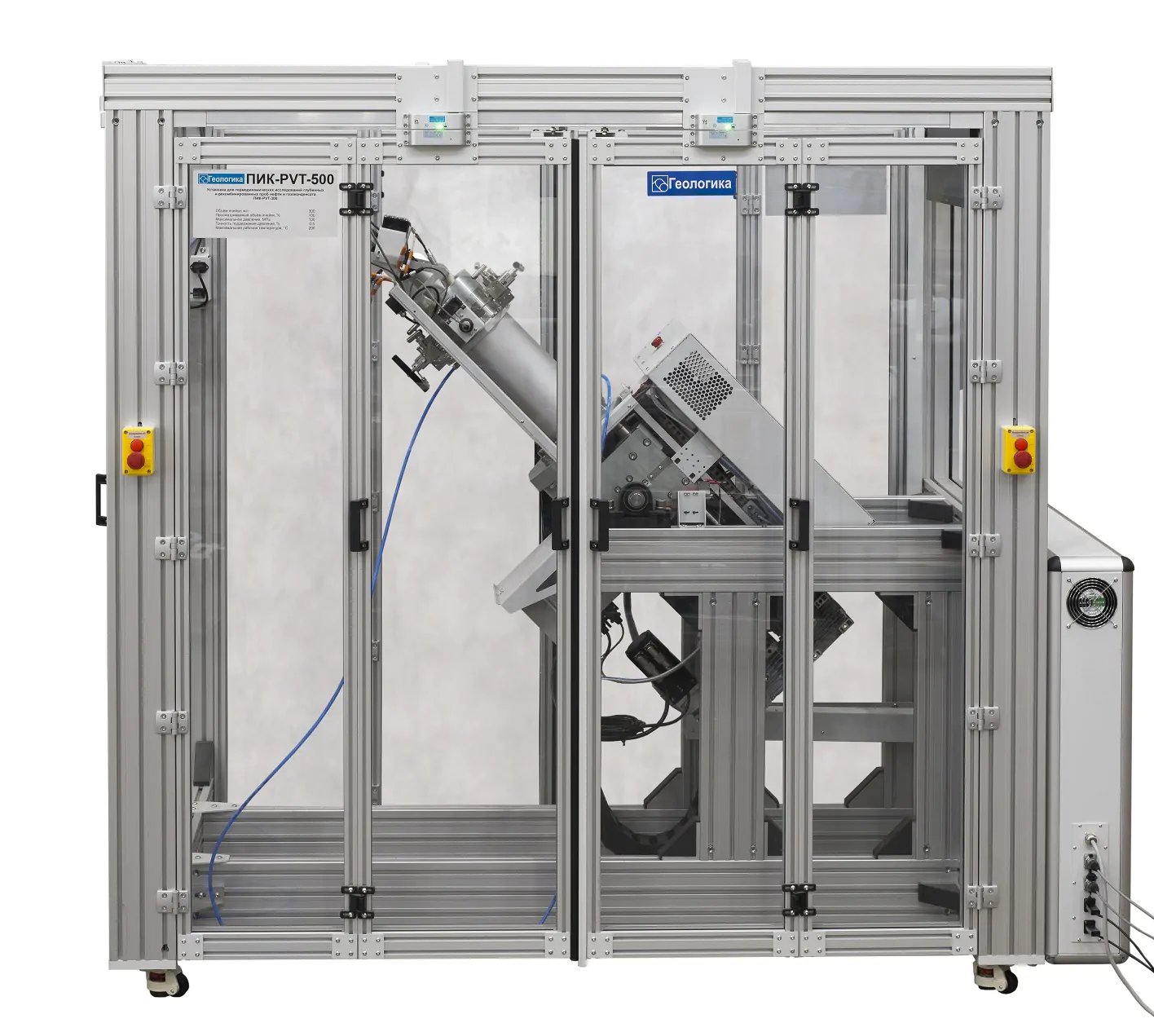

Установка для термодинамических исследований проб нефти и газоконденсатных систем при пластовых условиях «ПИК-PVT-500» с системой полного обзора пробы «Full Visibility» – это многоцелевое устройство PVT для изучения термодинамических свойств и фазового поведения нефти, газа, легколетучих нефтей, конденсатов в смоделированных пластовых термобарических условиях. Одна универсальная PVT ячейка используется как для исследования проб нефти, так и для исследования проб газовых конденсатов.

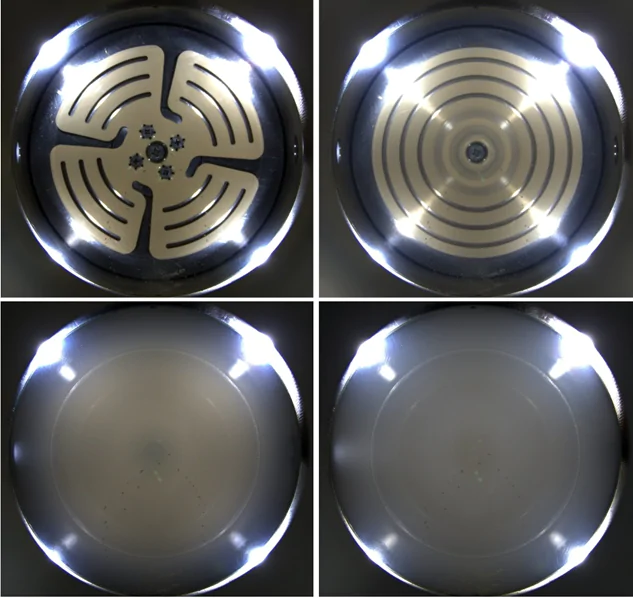

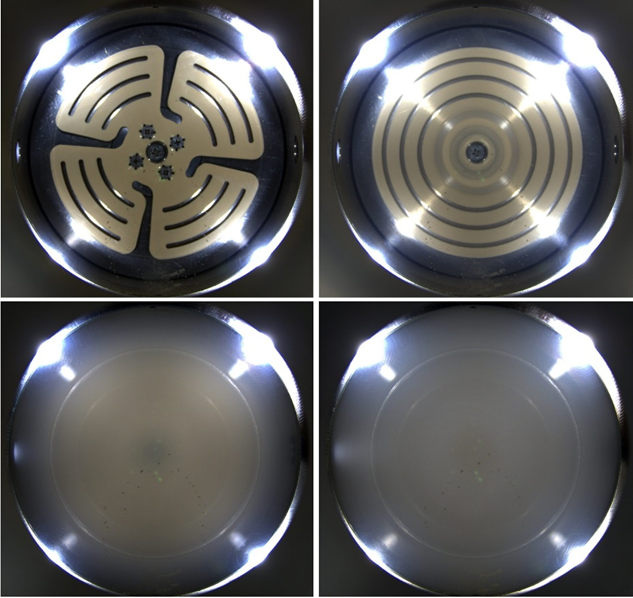

Установка ПИК-PVT-3000 оснащена системой видеоконтроля. Изображение с камеры разрешением 5 Мп, установленной у смотрового окна с торца измерительной ячейки, в режиме реального времени выводится на компьютер в соответствующем окне программы. Контроль количества выпавшей жидкости также производится с использованием видеокамеры. Объем выпавшей жидкости автоматически рассчитывается с учетом наклона ячейки при установке курсора мыши на границу раздела фаз. Контроль фазовых переходов также осуществляется с помощью двух оптических датчиков (излучателя и приемника) по светопропусканию контролируемой среды.

Однородный нагрев пробы обеспечивается посредством жидкостной терморубашки с регулируемой температурой. Жидкостный термостат обеспечивает циркуляцию теплоносителя через кожух и радиатор нагрева (охлаждения) по специальному каналу вдоль корпуса ячейки PVT.

Исследования выполняются в соответствии с ГОСТ 153-39.2-048-2003.

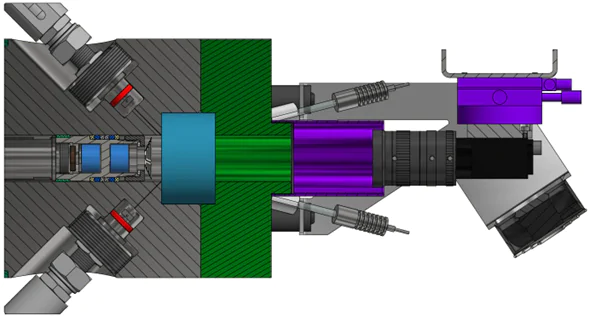

Ячейка PVT установки представляет собой цилиндр с поршнем, герметично закрытый с торца смотровым окном из сапфира большого размера, прижатым массивным фланцем. Смотровое окно дает возможность визуально отследить фазовые изменения исследуемого пластового флюида. Большой объем ячейки (500 см3) позволяет проводить исследования низкопотенциальных скважин. Для изготовления ячейки использован материал, имеющий высокую стойкость к коррозии и предназначенный для работы в условиях повышенных температур и давлений, позволяющий исследовать пробы с большим содержанием серы. Мешалка с магнитным приводом, смонтированная на поршне внутри PVT ячейки, обеспечивает эффективное перемешивание флюида и быстрое достижение термодинамического равновесия.

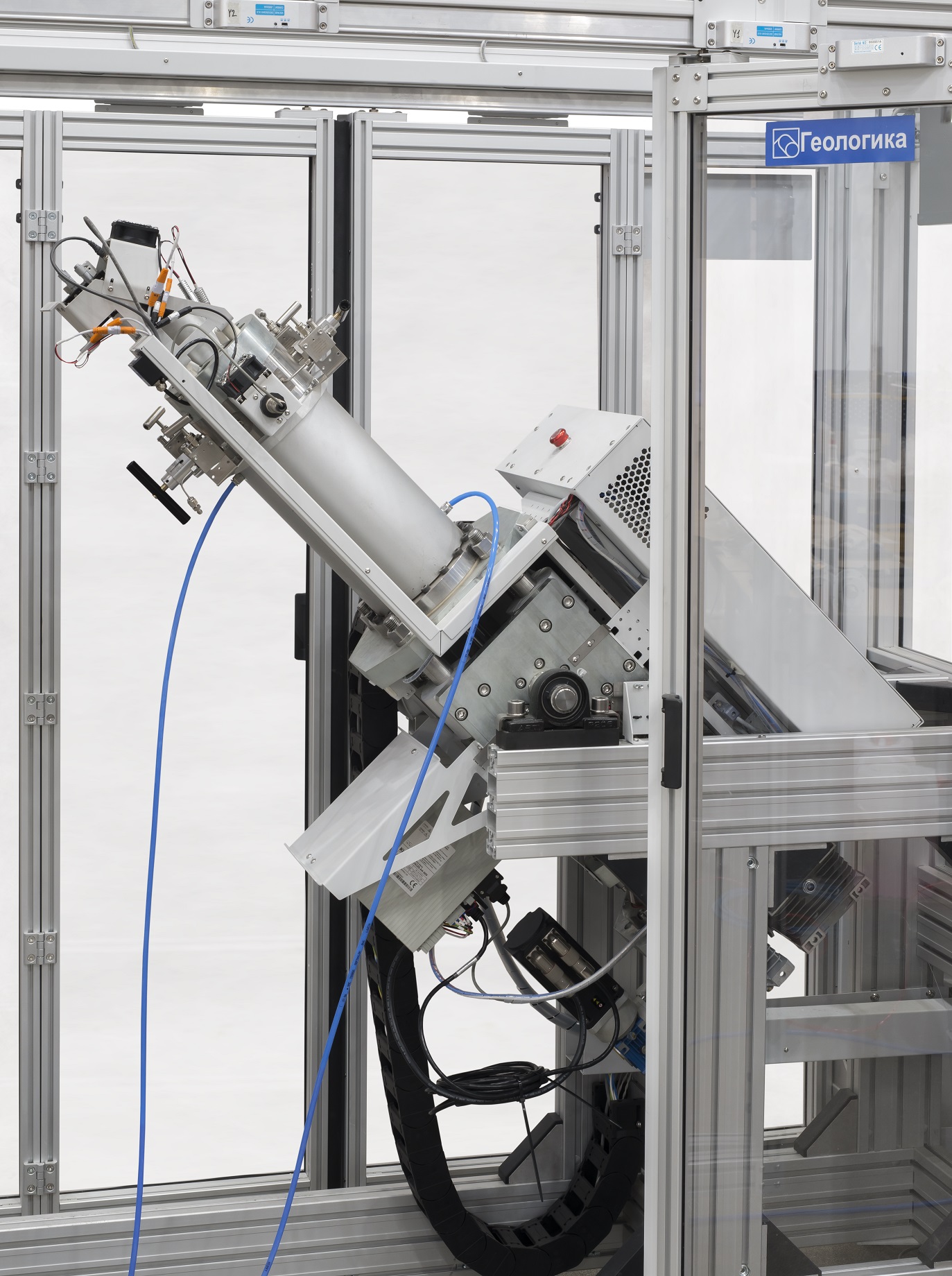

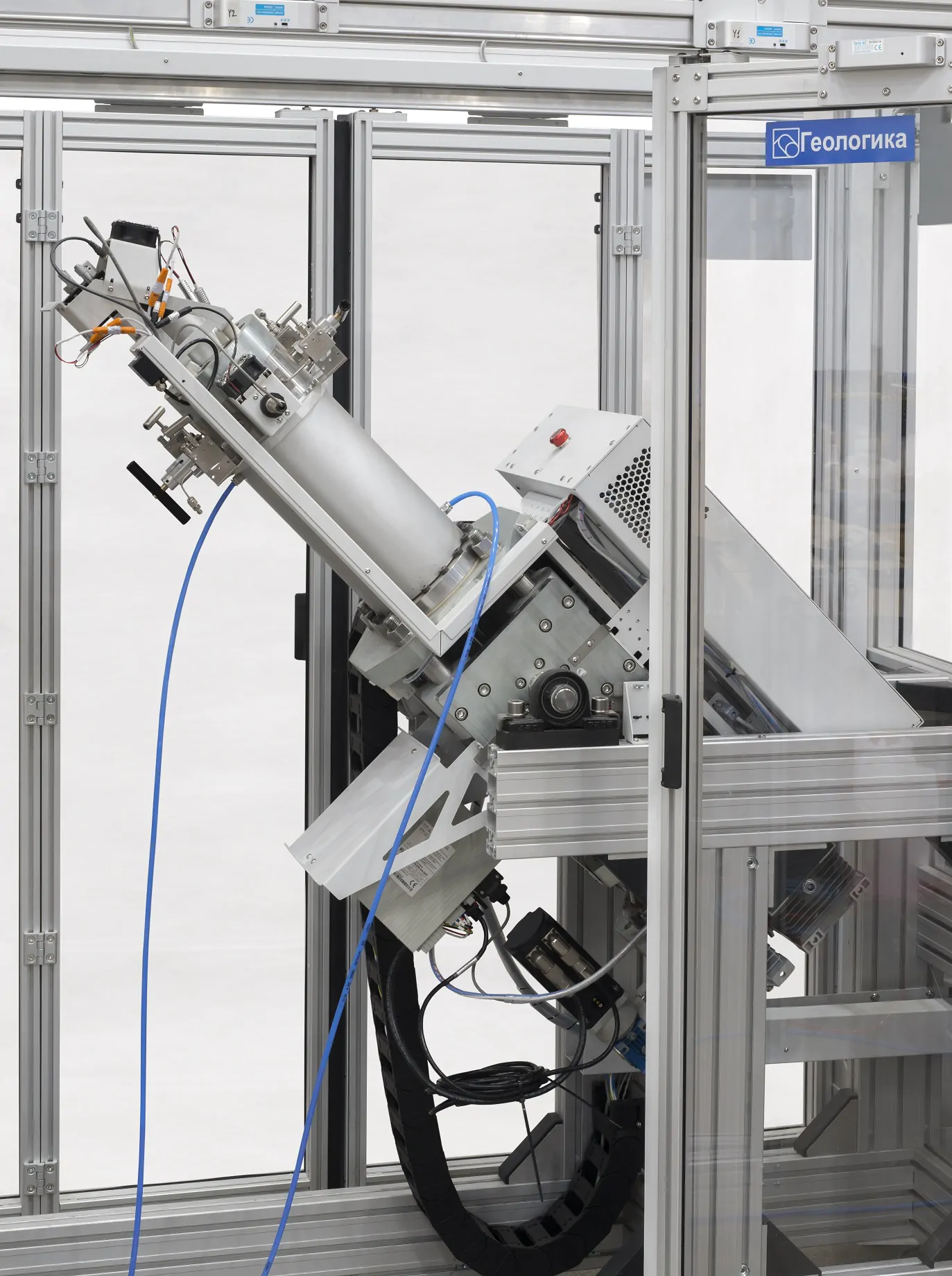

Система наклона позволяет изменять угол наклона ячейки в диапазоне от -45° до 90° с точностью 0,05°.. Cистема наклона может быть использована для перемешивания пробы нефти или газа.

PVT-ячейка установки имеет автоматическую защиту от превышения максимальных рабочих условий, оснащена устройствами безопасности для предупреждения избыточного давления и объема. Технические характеристики ПИК-PVT-500 позволяют использовать ее для PVT-исследований широкого круга нефтяных и газоконденсатных систем.

Запросить стоимость продукции

Области применения

Исследования фазового состояния проб чёрной и летучей нефти, газовых конденсатов и околокритических флюидов;
Определение в пробе пластового флюида условий начала осаждения асфальтенов и температуры начала образования кристаллов парафина с применением системы обнаружения твердой фазы (SDS) с лазерным источником излучения и микроскопа высокого давления (HPM).

Особенности

Универсальная конструкция
Безртутная система
Большой объем ячейки для репрезентативных исследований проб
Минимальный «мертвый» объем
Автоматическое обнаружение границы раздела фаз и измерение фазового объема
Встроенный насос для точного управления давлением и измерения объема
Система цифрового видеонаблюдения для регистрации результатов PVT-экспериментов в реальном времени
Мешалка с магнитным приводом для быстрого достижения фазового равновесия
Система наклона с электроприводом для позиционирования PVT ячейки и перемешивания флюида
Исследования при температурах ниже окружающей среды (опционально)

Измеряемые параметры

Давление насыщения нефти газом
Коэффициент сжимаемости нефти
Плотность нефти при пластовом давлении и температуре
Плотность нефти на разных ступенях дифференциального дегазирования
Объемный коэффициент нефти при пластовом давлении и температуре
Объемный коэффициент нефти на разных ступенях дифференциального дегазирования
Вязкость нефти при пластовом давлении и температуре
Плотность пластового флюида в пластовых условиях
Газосодержание нефти при пластовом давлении и температуре
Газосодержание нефти на разных ступенях дифференциального дегазирования
Контактная конденсация (ССЕ- тест, Constant Composition Expantion)
Контактно-дифференциальную конденсацию (CVD-тест, Constant Volume Depletion)
Стандартную сепарацию газовой на ступени снижения давления фазы (в комплексе с низкотемпературной конденсационной ячейкой), с последующим анализом фаз.

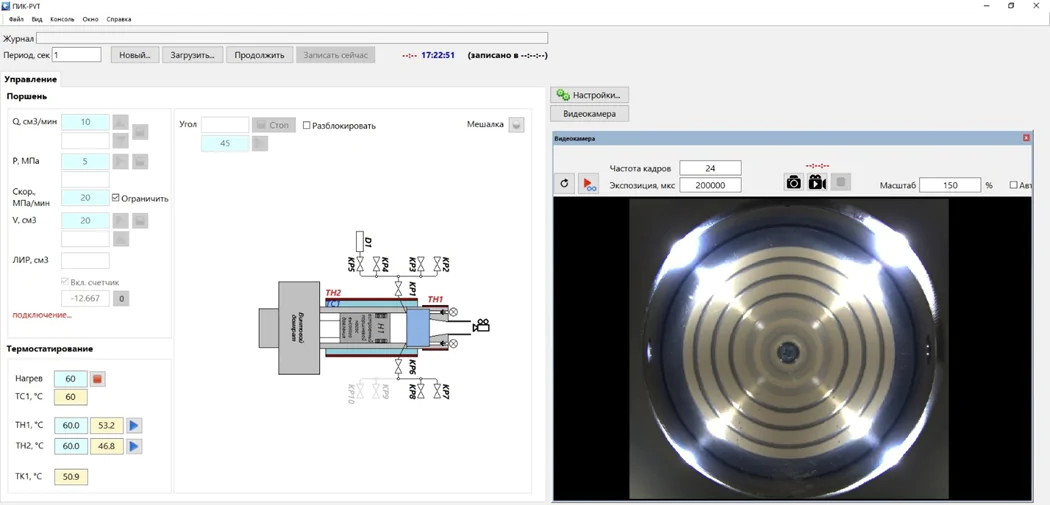

Программное обеспечение

Управление системами установки (давление, температуры, объема, включение/выключение мешалки)
Контроль параметров и сбор данных эксперимента со всех узлов и датчиков установки в режиме реального времени (давление, объем, температура ячейки, температура бани, рубашки, мощность мешалки, положение ячейки, положение поршня ячейки, положение автоматических клапанов ввода/вывода пробы, замер объема жидкой фазы в ячейке при помощи видеокамеры)
Проведение замеров объема жидкости/газа в ячейке в комплекте с системой видеофиксации
Проведение расчетов и обработки собранных данных
Построение графиков зависимости замеренных параметров друг относительно друга
Реализацию возможности калибровки нулевых точек объёма
Реализацию автоматизированного исполнения программ.

Комплектность поставки

PVT ячейка	1
Встроенный насос	1
Гидравлическая обвязка ячейки PVT	1
Система видеоконтроля	1
Система термостатирования	1
Система наклона	1
Вакуумный насос	1
Система контроля и управления на базе ПК	1
Комплект ЗИП	1
Комплект технической документации	1

Технические характеристики

PVT ячейка

Объем ячейки, см³	300/500
Рабочее давление, МПа	100
Рабочая температура, °С	0 — +200
Максимальная скорость перемещения (расход) пластового флюида силовой установкой, см³	100
Погрешность поддержания давления, %	0,1
Точность определения объема, см³	±0,01
Погрешность поддержания температуры в образце флюида, °С	±0,2
Мертвый объем системы, не более, %	1
Угол наклона ячейки, °	0..180
Точность угла наклона, °	0,05
Устойчивость всех узлов, деталей и уплотнений, непосредственно контактирующих с пробой к воздействию следующих сред	Газоконденсат (метан) — до 95 % масс, УВ С2-С4 — до 2 % масс, УВ С5+ — 2,5-3 % масс, Нефть
Устойчивость к воздействию H₂S, % масс	20
Устойчивость к воздействию СО₂, % масс	10

Система видеоконтроля

Разрешение видеокамеры, MP	5
Тип сенсора	цветной
Дискретность системы перемещения видеокамеры, мм	0,01
Дискретность измерения объема, см3	0,003

Система поддержания температуры

Тип	жидкостная терморубашка
Режим работы	нагрев/охлаждение
Диапазон температуры, °С	0..200
Погрешность поддержания температуры в образце флюида, °С	0,2

Система наклона

Угол наклона ячейки, °	0..180
Точность измерения угла наклона, °	0,05
Дискретность позиционирования угла наклона, °	0,05

Внешние требования

Температура окружающего воздуха, ºС	20±10
Относительная влажность воздуха, не более %	75
Параметры электрического питания	напряжение, В частота, Гц потребляемая мощность, кВт	380 50±1 не более 6,0
Масса, кг	800
Габариты Ш×Д×В, мм	1520×2400×2250
