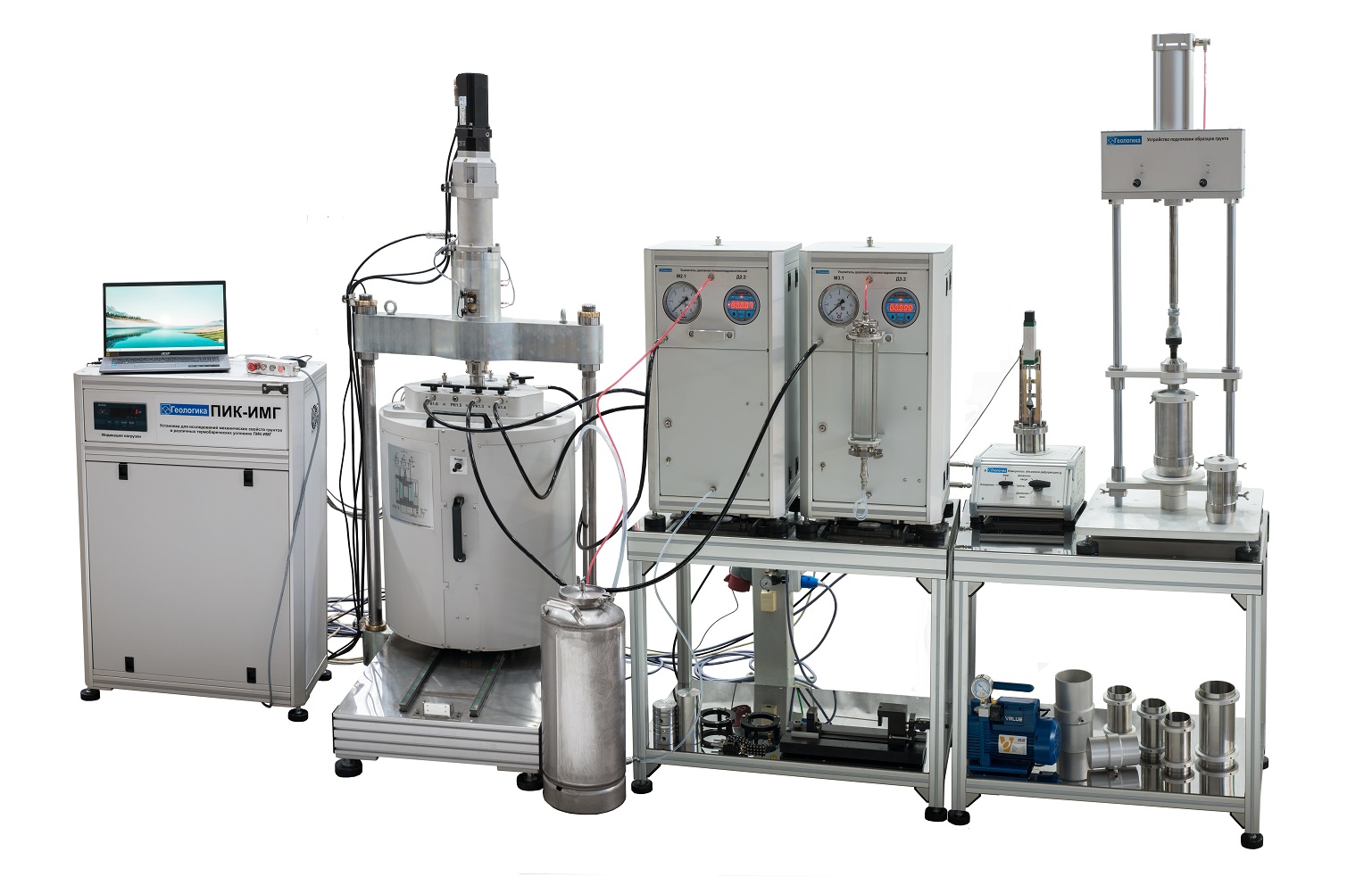

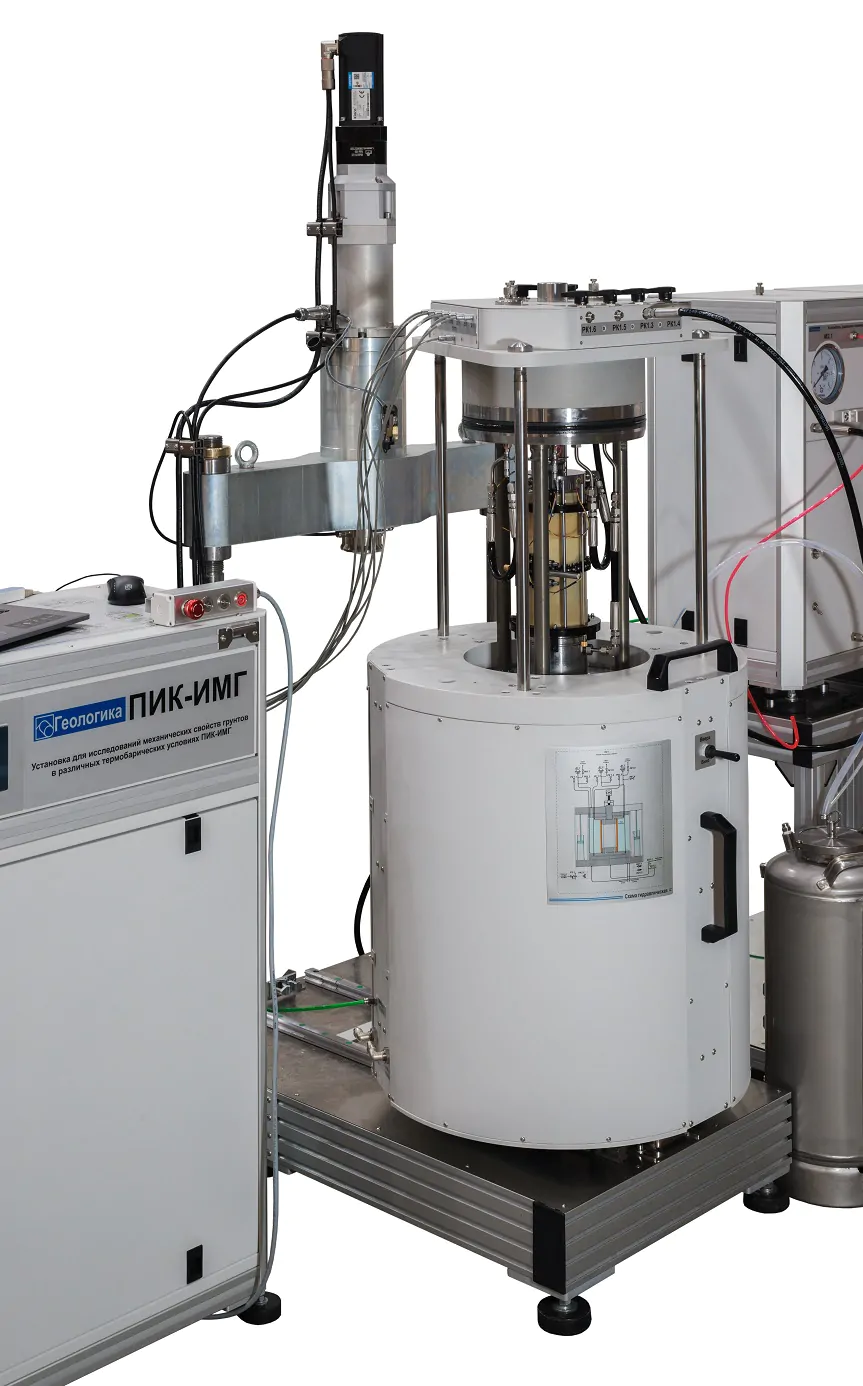

Установка для исследования механических свойств грунтов в различных термобарических условиях ПИК-ИМГ предназначена для проведения испытаний образцов многолетнемерзлых и дисперсных грунтов в условиях осесимметричного анизотропного трёхосного сжатия в диапазоне температур от минус 20 до плюс 80°С, с осевым усилием до 100 кН.
Программно-измерительный комплекс для изучения механических свойств грунтов в различных термобарических условиях ПИК-ИМГ способен обеспечивать вертикальную нагрузку до 100 кH и создавать давление обжима и фильтрации до 4МПа. В процессе работы измеряются параметры осевой, радиальной, объемной деформации, созданное вертикальное усилие, контролируются параметры прикладываемого давления. Контрольно-измерительная система управляет изделием, измеряет и фиксирует необходимые параметры. Анализируя графики, оператор вычисляет требуемые параметры.

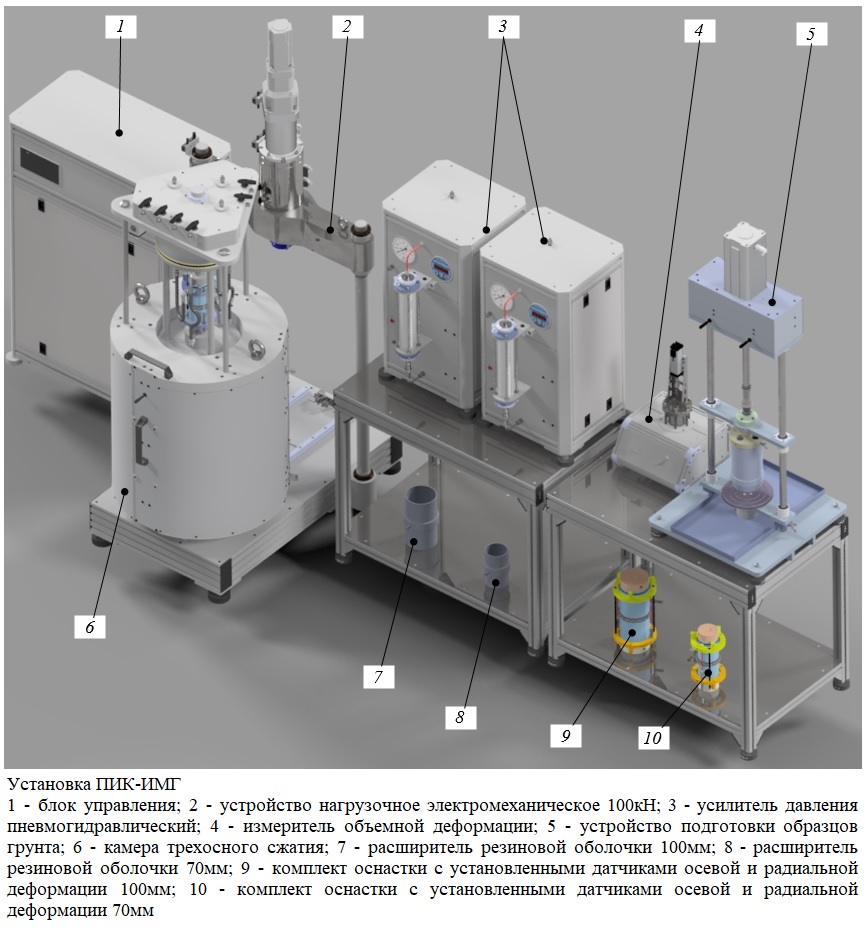

Основными составными частями изделия являются:
| Устройство нагрузочное электромеханической 100кН | |
| Предельная величина осевой нагрузки, кН | 100 |
| Минимальный шаг штока, мм | 0.0001 |
| Скорость перемещения штока, мм/мин | от 0.001 до 70 |
| Минимальная ступень нагрузки, Н | 10 |
| Ход траверсы, мм | 30 |
| Точность определения усилия, % | 0.5 |
| Частота циклического воздействия, Гц | 0.1 |
| Габаритные размеры (длина×ширина×высота), мм | 1018×825×1966 |
| Масса не более, кг | 570 |
| Контрольно-измерительная система нагрузочного устройства | |
| Количество тензометрических датчиков, шт. | 1 |
| Автоматизированная система управления датчиками | Да |
| Индикация развиваемого усилия | Да |
| Тензометрический датчик цилиндрический К-С-183 | |
| Наибольший предел измерения датчика, кг | 10000 |
| Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000) | С3 |
| Вид преобразуемой силы | сжатие |
| Предел допустимой нагрузки (ELIM), % от EMAX | 125% от НПИ |
| Разрушающая перегрузка | 200% от НПИ |
| Камера трехосного сжатия термостатируемая | |
| Предельная нагрузка на изделие, кН | 10 |
| Максимальное рабочее давление обжима, МПа | 4 |
| Максимальное рабочее поровое давление, МПа | 4 |
| Твердость нагрузочного штока, HRC | 55 |
| Диапазон перемещение на нагрузочного штока, мм | 15 |
| Диапазон рабочих температур внутри камеры трехосного сжатия, °С | -20…+50 |
| Отклонение значений после стабилизации, °C | ± 1 |
| Точность измерения датчиков давления, % от ВПИ | 0.15 |
| Диаметр образцов, мм | 70, 100 |
| Длина образцов, мм | 140, 200 |
| Рабочая среда | ПМС-5 |
| Габаритные размеры (диаметр×высота), мм | 620×908 |
| Масса не более, кг | 311 |
| Конструкция | Сферическая опора на нагружном штоке, пневматический подъёмник для загрузки и выгрузки образцов из ячейки, отсутствие резьбовых соединений корпуса ячейки с основанием |
| Система измерения осевой деформации образцов | |
| Конструкция | Два продольных LVDT датчика с удлинительными штоками для работы во всём диапазоне длин образцов, установленные в крепёжных разъёмных кольцах с прижимными подпружиненными опорами |
| Диаметр измеряемого образца, мм | 70, 100 |
| Длина измерительной базы, мм | 140, 200 |
| Номинальный диапазон, мм | ±12,5 |
| Разрядность датчиков деформации, мм | 0,001 |
| Диапазон рабочих температур, °С | от -20 до +150 |
| Максимальное рабочее давление, МПа | 20 |
| Система измерения радиальной деформации образцов | |
| Конструкция | Продольный LVDT датчик, установленный в цепь, Длина цепи соответствует образцам грунта диаметром 70 и 100мм |
| Измеряемые диаметры, мм | 70, 100 |
| Номинальный диапазон, мм | ±12,5 |
| Разрядность датчиков деформации, мм | 0,001 |
| Диапазон рабочих температур, °С | от -20 до +150 |
| Максимальное рабочее давление, МПа | 20 |
| Комплекты плунжеров (плит) для измерения деформации Ø 70мм | |
| Диаметр исследуемых образцов керна, мм | 70 |
| Конструкция | Верхняя плита на сферической опоре; нижняя плита жёсткой фиксации; порты для подвода поровой жидкости в верхней и нижней плите |
| Максимальное рабочее давление, МПа | 4 |
| Максимальное рабочая температура, °C | 50 |
| Максимальная осевая нагрузка, кН | 100 |
| Материал частей, контактирующих с флюидом | Сталь 07Х16Н4Б ГОСТ 5632-2014 |
| Комплекты плунжеров (плит) для измерения деформации Ø 100мм | |
| Конструкция | Верхняя плита на сферической опоре; нижняя плита жёсткой фиксации; порты для подвода поровой жидкости в верхней и нижней плите |
| Максимальное рабочее давление, МПа | 4 |
| Максимальное рабочая температура, °C | 50 |
| Максимальная осевая нагрузка, кН | 100 |
| Материал частей, контактирующих с флюидом | Сталь 07Х16Н4Б ГОСТ 5632-2014 |
| Усилитель давления пневмогидравлический | |
| Входное рабочее давление воздуха, МПа | 0.5 |
| Выходное рабочее давление жидкости, МПа | 4 |
| Объем рабочий, мл | 500 |
| Коэффициент усиления | 8 |
| Точность измерения датчиков давления, % от ВПИ | 0,15 |
| Рабочая среда | ПМС-5 |
| Габаритные размеры (длина×ширина×высота), мм | 496×420×773 |
| Масса не более, кг | 17.5 |
| Измеритель объемной деформации | |
| Давление рабочее, МПа | 4 |
| Давление пробное, МПа | 5 |
| Объем рабочий, мл | 100 |
| Точность, мл | ±0,1 |
| Рабочая среда | ПМС-5 |
| Габаритные размеры (длина×ширина×высота), мм | 283×339×503 |
| Масса не более, кг | 10 |
| Блок термостатирования | |
| Тип | Внешний жидкостный термостат |
| Диапазон регулирования температуры элементов гидросхемы, °C | -20…+50 |
| Отклонение значений после стабилизации, °C | ±1 |
| Термостатируемые элементы | Камера трехосного сжатия |
| Система контроля и управления на базе ПК | |
| Управление | Осевое усилие, давление, блок термостатирования |
| Сбор данных | Цифровые датчики давления, осевое усилие и перемещение, деформации (осевые, радиальные, объемные), датчик температуры. |
