Станок настольного исполнения предназначен для точного, высокопроизводительного изготовления цилиндрических и кубических образцов керна методом параллельной резки, с целью дальнейших петрофизических исследований.
Станок позволяет производить образцы керна правильной цилиндрической и кубической формы с гладкими торцами/гранями с минимальными отклонениями по перпендикулярности к оси керна и параллельности относительно друг друга (ГОСТ 26450.0-85).

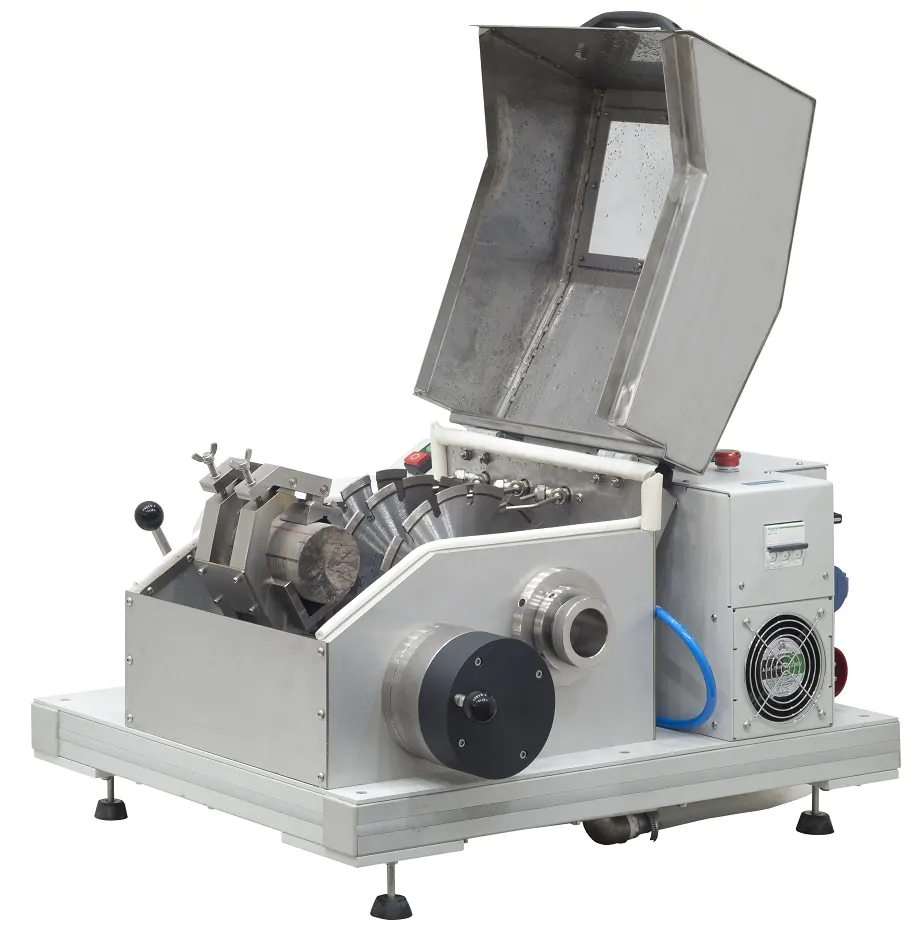

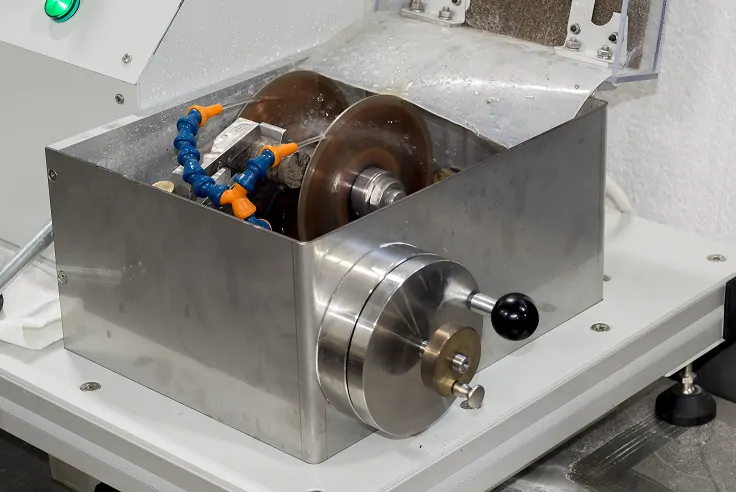

Станок имеет пыле- влаго-изолированный рабочий отсек с откидной крышкой и смотровым окошком; механизм регулировки положения образца относительно пильных дисков при помощи микрометрического винта, снабженного лимбом; подсветку рабочих зон; массивную станину, установленную на антивибрационных опорах; узел циркуляции охлаждающей жидкости предусматривающий, как подключение к центральному водоснабжению и канализации, так и компоновку автономной системой; систему удаления отработанной абразивной пыли при сухом резе.
Детали станка выполнены из износо-коррозионностойких материалов, обеспечивающих работу с агрессивными средами.
Электропитание от сети переменного тока напряжением (380 ± 38) В и частотой (50 ± 1) Гц.
Суммарная максимальная потребляемая мощность не более 1,5 кВт.
Массогабаритные характеристики изделия:
| Станок в сборе | 1 комп. |
| Устройство для подачи охлаждающей жидкости (в том числе циркуляционный насос с грязезащитным фильтром) | 1 комп. |
| 3-х секционный бак-отстойник для сбора охлаждающей жидкости | 1 комп. |
| Система пылеудаления с комплектом гибких воздуховодов и пылеуловителей | 1 шт. |
| Устройство для зажима керна | 3 комп. |
| Алмазный отрезной круг 200 мм | 6 шт. |
| Набор вставок для образцов различной длины | 1 комп. |
| Комплект запасных частей на 2 года эксплуатации | 1 комп. |
| Комплект инструмента для обслуживания | 1 комп. |
| Размер обрабатываемой заготовки-образца, (диаметр), мм | от 20 до 50 |
| Длина обрабатываемой заготовки-образца, мм | от 25 до 100 |
| Скорость вращения, об/мин | 2800 |
| Отклонение от параллельности торцов керна, мм | 0,1 |
| Количество отрезных дисков (единовременно), шт. | 2, 3 |
| Диаметр отрезного круга, мм | 200 |
| Толщина режущей кромки отрезных дисков, мм | 2 |
| Диаметр установочного отверстия круга, мм | 32 |
| Фиксация образца | механическая |
| Подача образца | ручная |
| Система охлаждения | рециркуляционного типа |
| Охлаждающие жидкости | Пресная вода, минеральная вода (до 300г/л), масло, керосин, дизельное топливо, воздух, буровой раствор |
| Кернодержатель 1 | |
| Диаметр (готового образца), мм | 25 и 30 |
| Длина (готового образца), мм | 52, 62 |
| Кернодержатель 2 | |
| Диаметр (готового образца), мм | 38 |
| Длина (готового образца), мм | 78 |
| Кернодержатель 3 | |
| Размер образца (кубического), мм | 31×31×31 |
