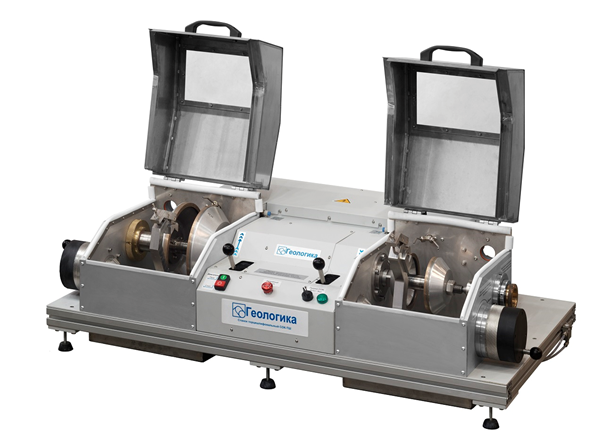

Станок настольного исполнения предназначен для точного, высокопроизводительного шлифования торцевых поверхностей цилиндрических образцов керна различного диаметра.
Станок позволяет производить образцы керна правильной цилиндрической формы с гладкими торцами с минимальными отклонениями по перпендикулярности к оси керна и параллельности относительно друг друга (ГОСТ 26450.0-85).
Станок имеет два пыле- влаго-изолированных рабочих отсека с откидными крышками и смотровыми окошками; механизм регулировки глубины торцевания и шлифования при помощи микрометрического винта, снабженного лимбом; подсветку рабочих зон; массивную станину, установленную на антивибрационных опорах; узел циркуляции охлаждающей жидкости предусматривающий, как подключение к центральному водоснабжению и канализации, так и компоновку автономной системой; систему удаления отработанной абразивной пыли при сухом резе.
Детали станка выполнены из износо-коррозионностойких материалов, обеспечивающих работу с агрессивными средами.
Электропитание от сети переменного тока напряжением (380 ± 38) В и частотой (50 ± 1) Гц.
Суммарная максимальная потребляемая мощность не более 1,5 кВт.
Массогабаритные характеристики изделия:
| Станок в сборе | 1 комп. |
| Устройство для подачи охлаждающей жидкости (в том числе циркуляционный насос с грязезащитным фильтром) | 1 комп. |
| 3-х секционный бак-отстойник для сбора охлаждающей жидкости | 1 комп. |
| Система пылеудаления с комплектом гибких воздуховодов и пылеуловителей | 1 шт. |
| Устройство для зажима керна | 3 комп. |
| Алмазный шлифовальный круг 150 мм | 6 шт. |
| Алмазный шлифовальный круг 250 мм | 6 шт. |
| Набор вставок для образцов различной длины | 1 комп. |
| Комплект запасных частей на 2 года эксплуатации | 1 комп. |
| Комплект инструмента для обслуживания | 1 комп. |
| Диаметр обрабатываемых образцов керна[i]:
· отсек 1, мм · отсек 2, мм |
· 25-46 · 39-70 |
| Длина заготовки-образца:
· отсек 1, мм · отсек 2, мм |
· 35, 60, 65 · 50, 65 |
| Длина готового образца:
· отсек 1, мм · отсек 2, мм |
· 30, 45, 60 · 40, 45, 60 |
| Скорость вращения шлифовальных дисков, об/мин | 2800 |
| Точность (отклонение от параллельности торцов керна 30 мм) не более, мм | 0,025 |
| Диаметр шлифовальной пары:
· отсек 1, мм · отсек 2, мм |
· 150 · 250 |
| Диаметр установочного отверстия круга 250, мм | 76 |
| Диаметр установочного отверстия круга 150, мм | 32 |
| Фиксация образца | механическая |
| Подача образца | ручная |
| Система охлаждения | рециркуляционного типа |
| Охлаждающие жидкости | Пресная вода, минеральная вода (до 300г/л), масло, воздух, буровой раствор |
[i] Иные размеры по запросу.
