Установка для изучения кислотного и щелочного воздействия на модель трещины ГРП «ПИК-КГП»

Установка для проведения исследований по кислотному гидроразрыву пласта ПИК-КГП предназначена для моделирования продольной трещины в образцах полноразмерного керна и изучения свойств модели, таких как:

• проницаемость модели трещины
• оценка эффективности воздействия применяемых кислотных и щелочных композиций при ГРП
• оценка остаточной проводимости модели трещины в условиях воздействия нестационарных циклически изменяющихся нагрузок

В установке применяется кернодержатель для изучения полноразмерного керна сухого типа или кернодержатель Хасслера. Смена образца в кернодержателе происходит без слива гидравлической жидкости обжима.

Цилиндрический образец керна устанавливается в эластичную манжету, которая установлена в корпусе кернодержателя. Пространство между корпусом и манжетой заполняется гидравлической жидкостью. Давление, создаваемое в корпусе кернодержателя передаётся через манжету, создавая радиальное обжатие образца керна. Осевое сжатие создается с помощью гидродомкрата. Рабочая площадь гидродомкрата равна площади сечения образца керна, это позволяет создавать равномерное всестороннее (трехосное) сжатие. Для оценки эффективности кислотных обработок элементы, контактирующие с поровыми флюидами, изготавливаются из кислотостойкого хромоникелевого сплава (Hastelloy С-276).

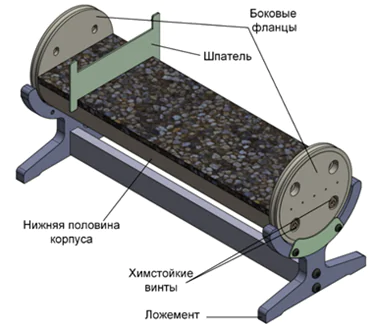

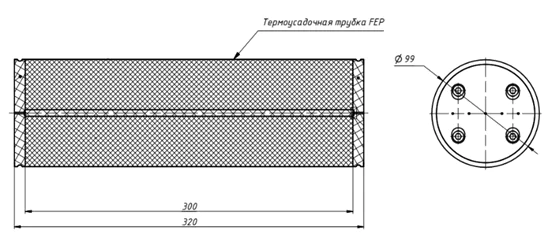

Кернодержатель позволяет моделировать продольную трещину (или систему трещин) в цилиндрическом образце керна длиной до 300 мм. Гидравлическая система позволяет проводить фильтрацию поровых жидкостей как в прямом, так и в обратном направлении.

Методика исследований проводимых на установке ПИК-КГП, в отличии от методик реализуемых ну установках типа «вращающегося диска», позволяет моделировать процесс кислотного ГРП на модели пласта в реальных пластовых условиях. Исследования выполняются на образцах реального керна, с созданием термобарических условий пласта в кернодержателе установки.

Измерительная система позволяет оценивать динамику проницаемости до и после проведения кислотного (или щелочного) воздействия на пласт. Пользователи могут оценивать влияние кислотной обработки на поверхность образца с изучением топографии поверхности, а также степени воздействия раствора в зависимости от минерального состава керна.

При этом сохраняются все те же возможности исследований процессов влияния кислотных растворов на образцы, как и в установках типа «вращающегося диска».
